用于高壓開關柜、環網柜、變壓器、GIS等設備的絕緣狀態檢測與評估
參考標準：GB/T 7354-2018
- 測試帶寬范圍為30kHz ~ 2.0GHz
- 提供時域波形、PRPD、PRPS等多種放電圖譜
- 采用非侵入式檢測方式，測試過程中無需停電
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品視頻
產品圖集
資質證書
聯系我們
開關柜模擬實驗控制裝置組成部分：包括斷路器模擬裝置,控制器和控制盒
控制盒包括盒體,控制按鈕和信號裝置,控制按鈕和信號裝置
體積小，無需大型試驗裝置，節省成本
適用于大批量的模擬開關柜實驗
可對控制盒上的各元件進行直觀控制,安裝及固定靈活,體積小,無需笨重的試驗臺.

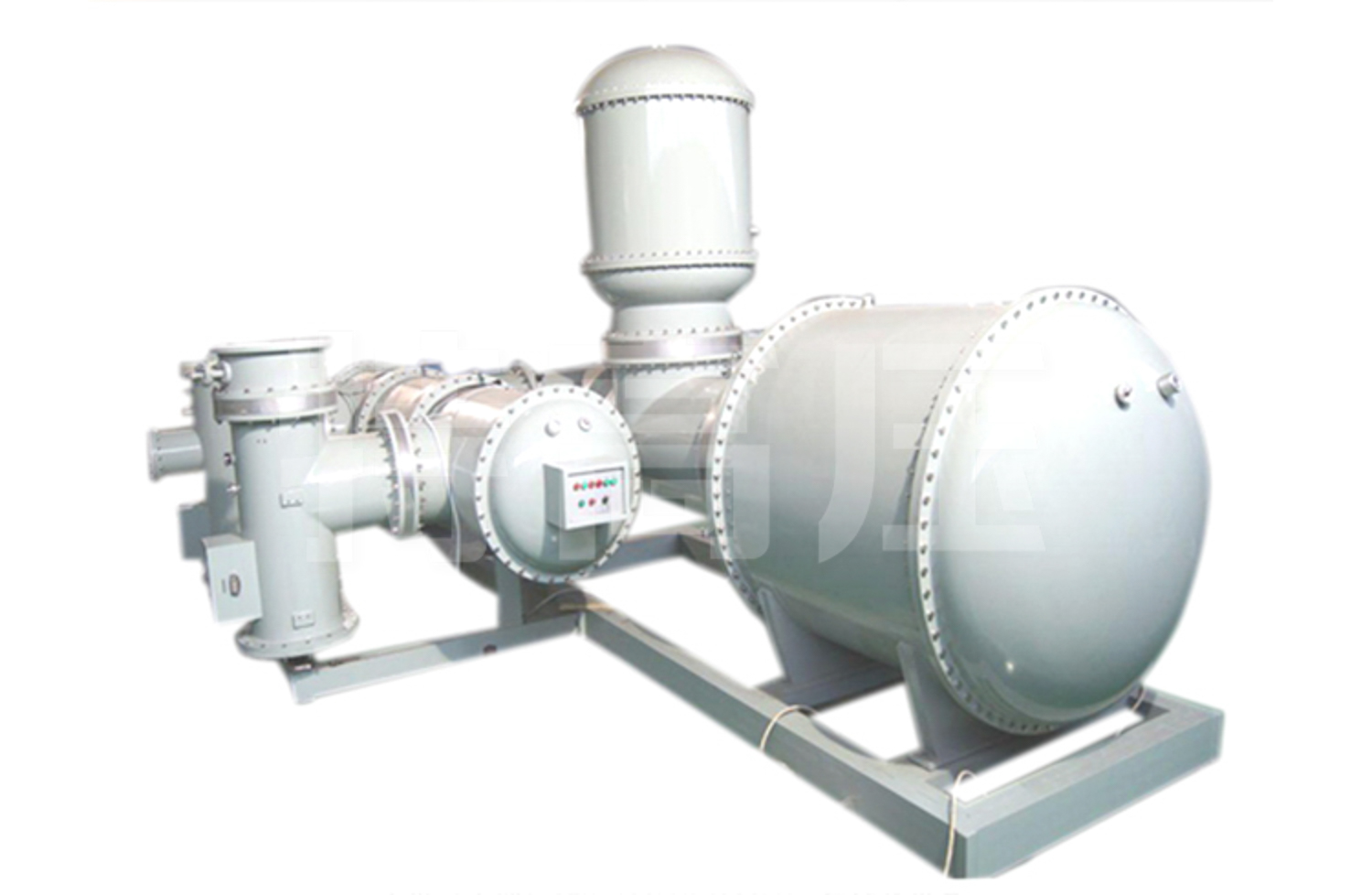

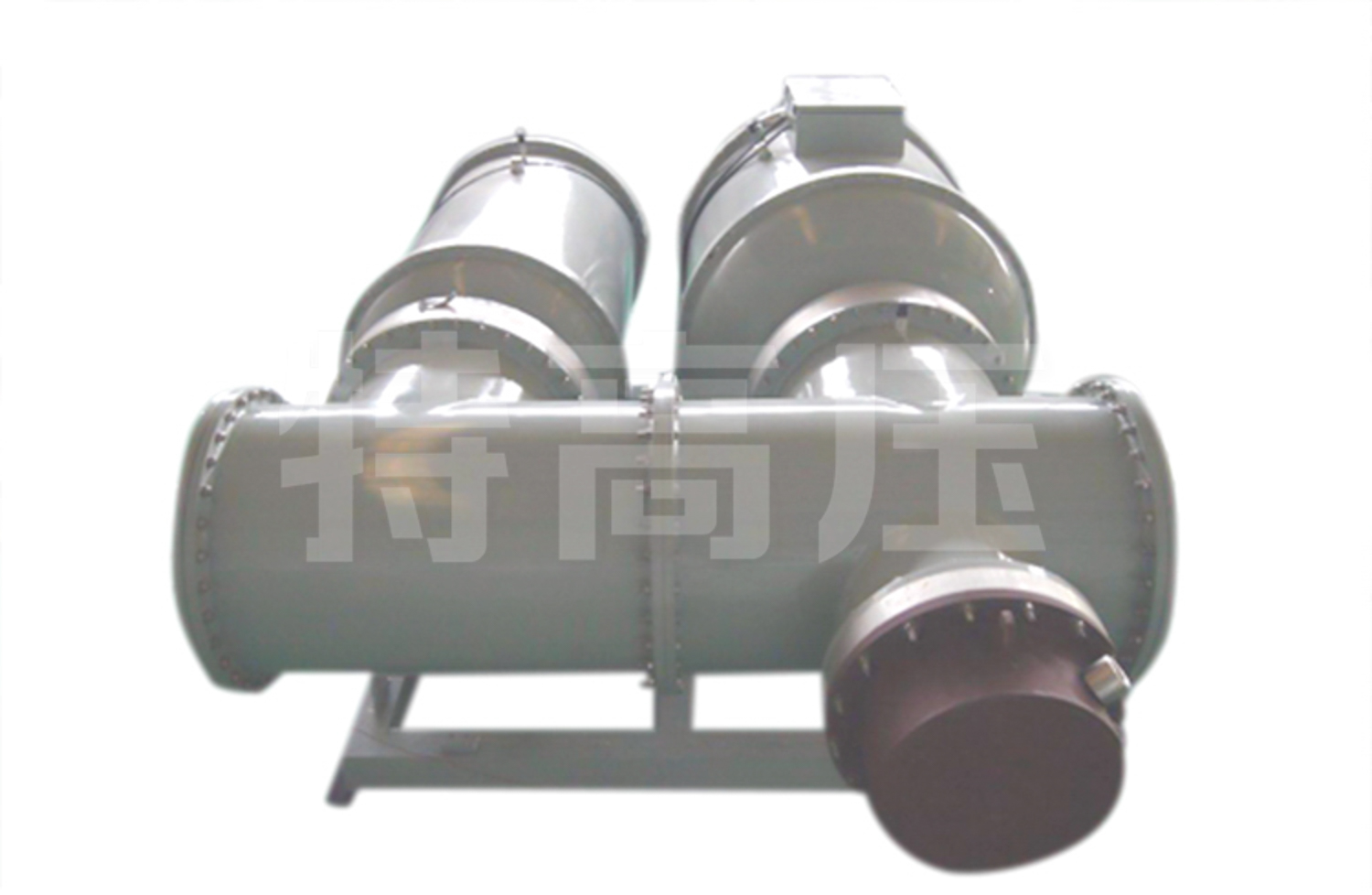

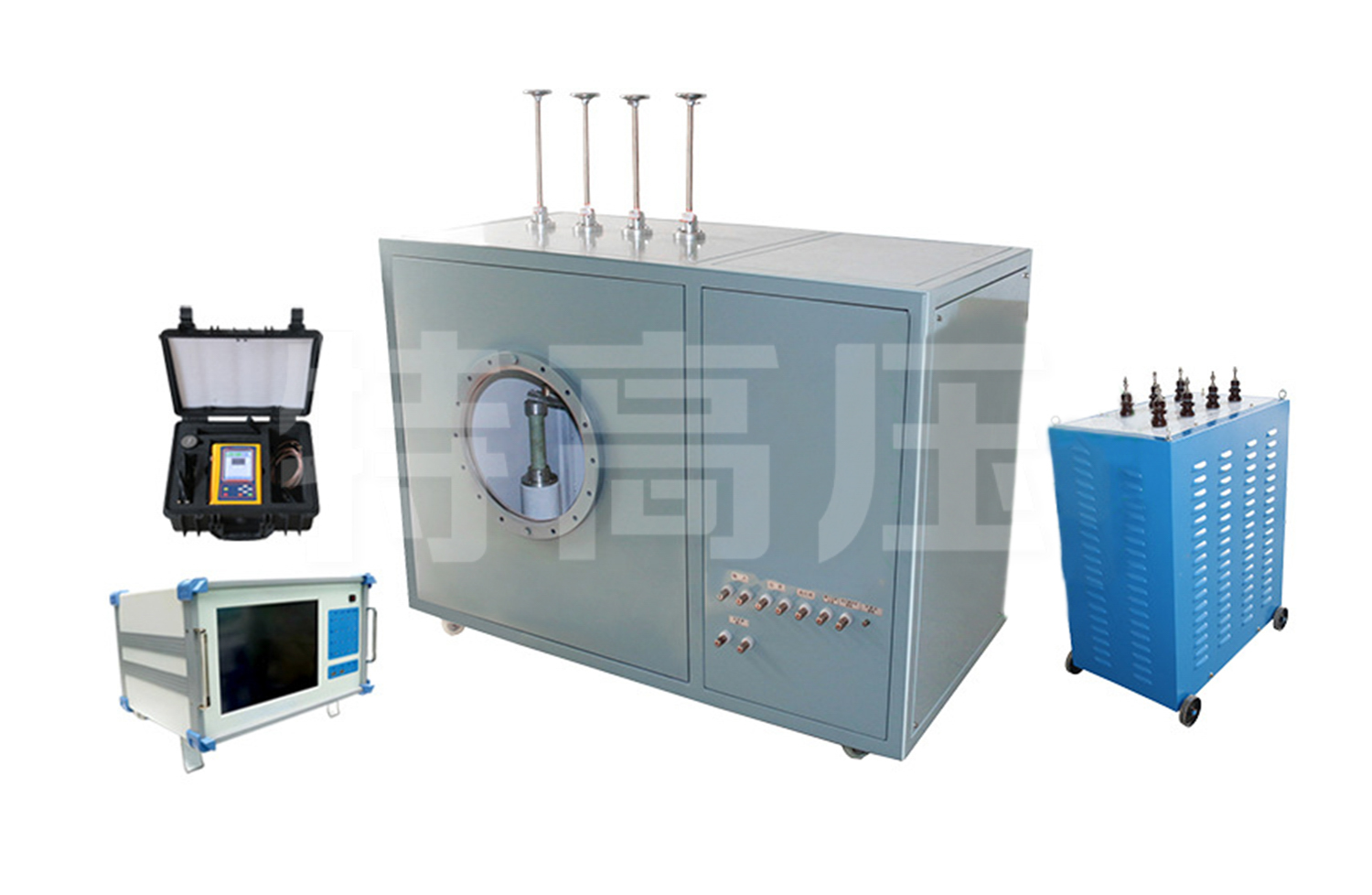

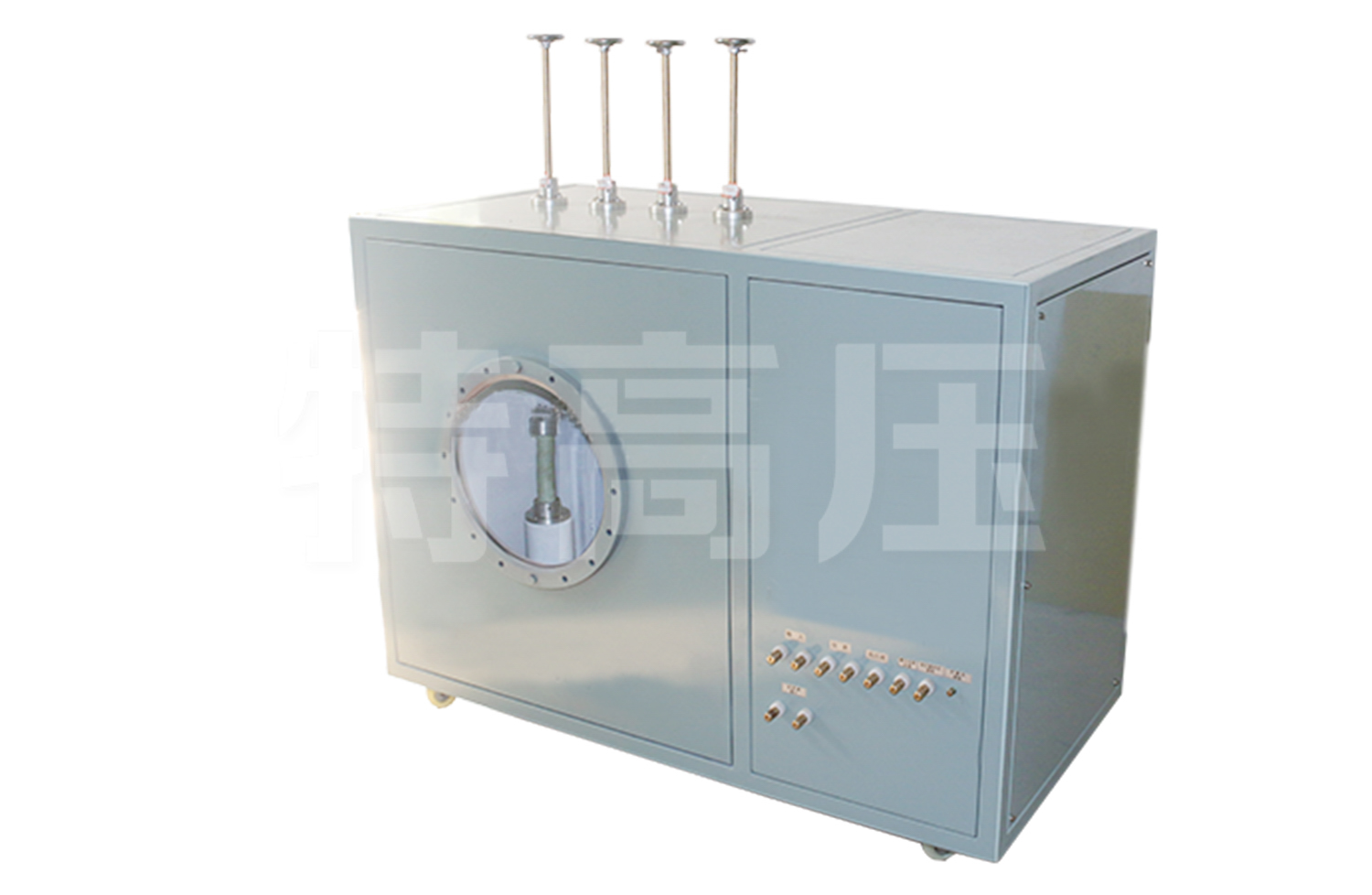

產品別稱：開關柜無局放模擬試驗裝置
產品參數
技術參數
| 參數 | 值 |
| 額定電壓 | 30kV |
| 額定電容量 | ≤100pF |
| 額定容量 | 3kVA～20kVA |
| 試驗頻率 | 30Hz～300Hz |
| 輸入電壓 | 0～220V |
| 儀表電壓 | 0～100V |
| 局放水平 | ≤1PC |
| 工頻耐壓水平 | 30kV/1min |
| 模擬放電類型 | 尖端放電、顆粒放電、沿面放電、氣隙放電、懸浮放電 |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、真實性好：按實體開關柜設計，真實模擬開關柜內部的各種局放故障。
- 2、故障模擬：可模擬開關柜尖端、懸浮、氣隙、顆粒、沿面等放電類型，多種放電可復合產生。
- 3、放電可控：可任意選擇放電種類，控制各放電信號的起始電壓、熄滅電壓和放電強度。
- 4、檢測多樣化：可為脈沖電流、特高頻、超聲波、暫態地電壓等技術檢測提供試驗平臺。
- 5、計量傳遞：內建脈沖電流法相關耦合、校驗單元，可同步檢測實驗裝置的局放水平，作為儀器考核的依據。
- 6、穩定性好：各放電模塊可重復使用，放電特征穩定。
- 7、可視化：內置紅外視頻探頭，方便觀察內部狀態，捕捉放電視頻。
- 8、操作便捷：各類故障的產生及消失，可在裝置外直接調控。
- 9、安全可靠：升壓設備內置，高壓與外界隔離，操作安全可靠。
